7.[Andorid]ConstraintLayout 개념

ConstraintLayout은 android.view.ViewGroup으로, 위젯을 유연한 방식으로 배치하고 크기를 조정할 수 있습니다.

ConstraintLayout에 View를 추가하기 위해서는 제약조건을 설정해주어야 합니다.

layout_constraintStart_toEndOf	View의 시작 사이드를 대상 View의 끝 사이드에 맞춘다.
layout_constraintStart_toStartOf	View의 시작 사이드를 대상 View의 시작 사이드에 맞춘다.
layout_constraintEnd_toStartOf	View의 끝 사이드를 대상 View의 시작 사이드에 맞춘다.
layout_constraintEnd_toEndOf	View의 끝 사이드를 대상 View의 끝 사이드에 맞춘다.
layout_constraintTop_toTopOf	View의 위쪽 사이드를 대상 View의 위쪽 사이드에 맞춘다.
layout_constraintTop_toBottomOf	View의 위쪽 사이드를 대상 View의 아래쪽 사이드에 맞춘다.
layout_constraintBottom_toTopOf	View의 아래쪽 사이드를 대상 View의 위쪽 사이드에 맞춘다.
layout_constraintLeft_toLeftOf	View의 왼쪽 사이드를 대상 View의 왼쪽 사이드에 맞춘다.
layout_constraintLeft_toRightOf	View의 왼쪽 사이드를 대상 View의 오른쪽 사이드에 맞춘다.
layout_constraintRight_toLeftOf	View의 오른쪽 사이드를 대상 View의 왼쪽 사이드에 맞춘다.
layout_constraintRight_toRightOf	View의 오른쪽 사이드를 대상 View의 오른쪽 사이드에 맞춘다.
layout_constraintBottom_toBottomOf	View의 아래쪽 사이드를 대상 View의 아래쪽 사이드에 맞춘다.

위에 방식으로 제약조건을 걸게 되는데 layout_constraintStart_toEndOf를 살펴보면

constraintStart(자기 자신의 시작 사이드)를 toEndOf(지정된 View의 끝 사이드)에 맞추라는 뜻입니다.

<TextView
        android:id="@+id/tv_text1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="#0F0"
        android:text="text1"
        android:textSize="24dp"
        app:layout_constraintEnd_toStartOf="@id/tv_text2"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/tv_text2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="#0FF"
        android:text="text2"
        android:textSize="24dp"
        app:layout_constraintStart_toEndOf="@id/tv_text1"
        app:layout_constraintTop_toTopOf="parent" />

예시로 위에 text1을 보면 위쪽 사이드를 parent에 맞추고 끝 사이드를 text2의 시작 사이드에 맞추라는 뜻입니다.

text2는 위쪽 사이드를 parent에 맞추고 시작 사이드를 text1의 끝 사이드에 맞추라는 뜻이 됩니다.







제약 조건을 위쪽, 시작, 끝을  parent를 줬더니 맨 위 가운데에 정렬이 되었습니다.

하지만 저희는 텍스트를 왼쪽으로 조금 움직이고 싶은데 제약이 걸려있어서 움직여지지가 않습니다.

이럴 때 사용할 수 있는 속성이 app:layout_constraintHorizontal_bias와

0.5를 default값으로 보다 작으면 왼쪽 크면 오른쪽으로 움직입니다.

Vertical 같은 경우에는 0.5를 default값으로 작으면 위쪽 크면 아래쪽으로 이동합니다.

<TextView
        android:id="@+id/tv_text1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="#0F0"
        android:text="text1"
        android:textSize="24sp"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.2"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />



constraintHorizontal_bias





https://recipes4dev.tistory.com/158

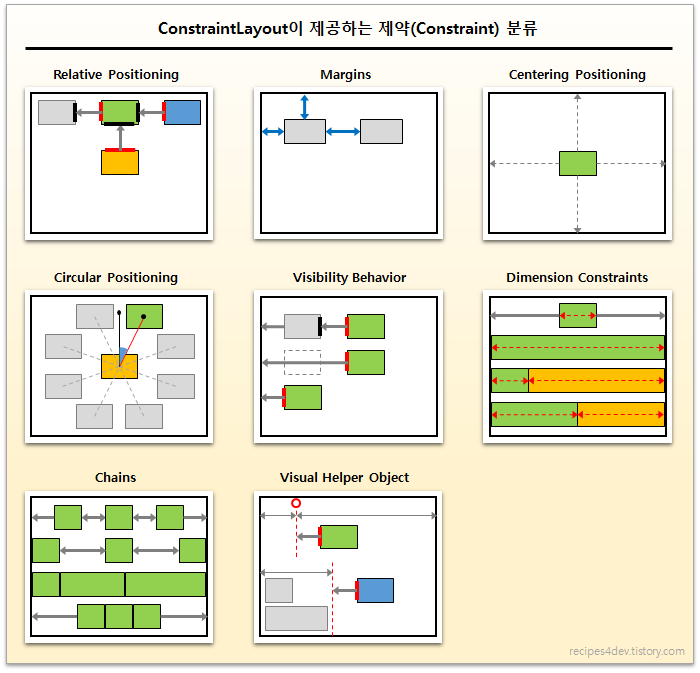

위에 그림을 보시면 제약 분류가 여러 가지 존재합니다.

하나씩 알아보도록 하겠습니다.
